在电子系统日益精密复杂的今天，瞬态电压抑制器（TVS）作为抵御电压浪涌的第一道防线，其性能至关重要。江西萨瑞微电子创新推出的M4SMF24A-LC与M4SMF28A-LC系列TVS二极管，凭借其革命性的低负压钳位技术，打破了传统对称保护的限制，为Type-C快充、无线充电等敏感应用提供了精准、高效的电路保护方案。
一、产品概览：双剑合璧，覆盖主流电压
本系列包含两款型号，以紧凑的SMF/SOD-123FL封装（3.0×1.9mm），针对不同工作电压需求提供定制化保护：
●M4SMF24A-LC：适用于24V工作电压场景。
●M4SMF28A-LC：适用于28V工作电压场景。
二、技术核心：不对称钳位，直击应用痛点
传统TVS通常进行双向对称钳位，但实际电路中，正向与负向的瞬态威胁并不相同。萨瑞微电子的创新在于采用了 “不对称钳位”设计，尤其强化了对负向浪涌的抑制能力：
●正向：提供常规高等级保护。
●负向：实现极低的钳位电压（例如M4SMF28A-LC在200V冲击下，负向钳位电压可低至约7V），这正是保护低压精密芯片（如快充协议IC、CC逻辑芯片）的关键。
三、实测验证：卓越性能，数据为证
实验室对大量样品进行严格测试，结果印证了其出色的一致性与可靠性：
●M4SMF24A-LC：反向击穿电压(VBR)严格控制在规格内，漏电流(IR)远优于标准。在400V浪涌冲击下，钳位电压仅17.2-17.6V。
●M4SMF28A-LC：良率达100%。其低负压特性尤为突出，在200V负向冲击时，能将电压精准钳位在7V左右；即使在600V极高冲击下，仍表现稳定。
实测性能验证：实验室数据说话

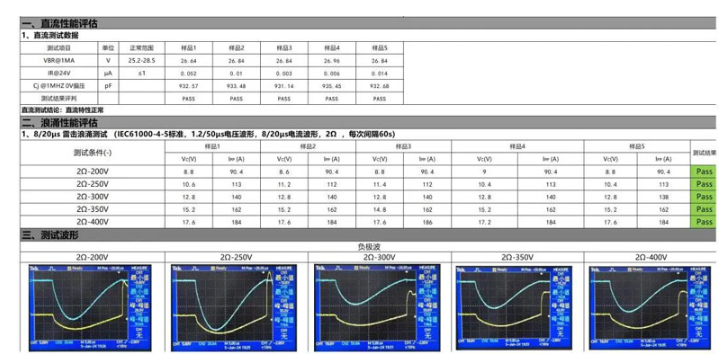

M4SMF24A-LC测试结果（5样品）：
●VBR@1mA：26.64-26.96V（均在25.2-28.5V规范内）
●IR@24V：0.003-0.052μA（远低于≤1μA标准）
●一致性表现优秀，全部PASS
负向钳位效果显著：
●200V冲击：钳位电压8.6-9V，电流90.4A
●400V冲击：钳位电压17.2-17.6V，电流184-186A
全部样品在各级别测试中均通过

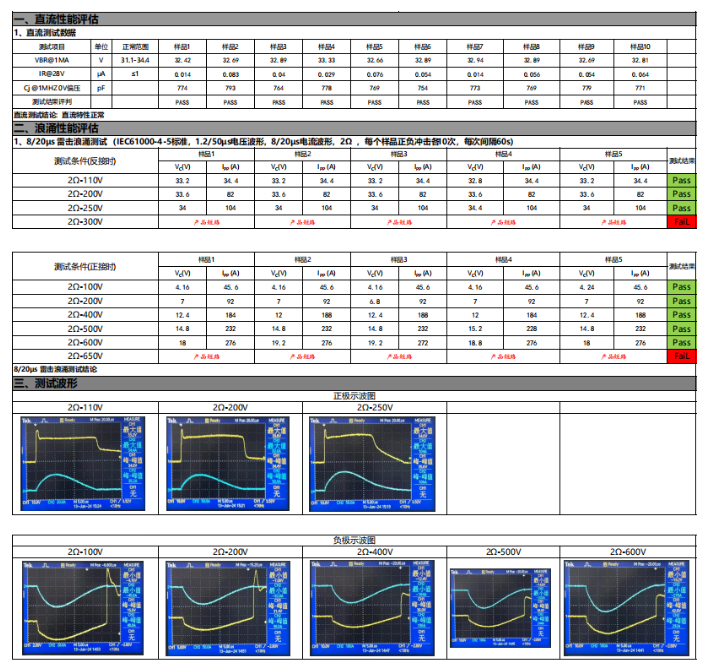

M4SMF28A-LC测试结果（10样品）：
●VBR@1mA：32.42-33.33V（符合31.1-34.4V规范）
●IR@28V：0.014-0.083μA（优于≤1μA标准）
●良率100%，全部PASS
正接时（负向保护）表现出极高的负向浪涌承受能力和超低钳位电压：
●100V冲击：钳位电压仅4.16-4.24V
●200V冲击：钳位电压6.8-7V，电流92A
●400V冲击：钳位电压12-12.4V，电流184-188A
●600V冲击：钳位电压18-19.2V，电流272-276A
●在650V极高冲击下才出现保护性短路
关键发现： M4SMF28A-LC在正接测试中，即使面对200V的高浪涌冲击，负向钳位电压仍能保持在7V左右，充分验证了其卓越的低负压钳位能力。
低负压的技术价值
●低负压的技术价值：充电保护的关键突破
这种负向极低钳位电压的特性，在各类充电接口应用中具有重要价值：

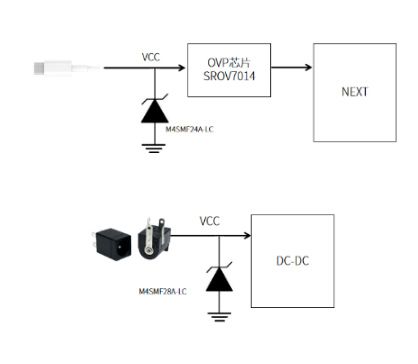

Type-C接口保护
现代Type-C接口集成了高速数据、音频视频和充电功能，其中CC逻辑控制芯片对负向电压极其敏感。M4SMF28A-LC的9V负向钳位电压为这些精密芯片提供了精准保护。
快充协议保护
在QC、PD等快充协议中，协议识别芯片工作电压低，对负向浪涌耐受度差。低负压TVS确保协议握手过程不因电压扰动而中断。
充电端口热插拔保护
用户热插拔充电器时产生的负向电压振铃，可能损坏充电管理IC。传统TVS钳位电压较高，保护效果有限，而M4SMF系列的低负压特性能够及时钳制这些瞬态威胁。
无线充电系统
无线充电线圈中的反向感应电动势会产生负向电压尖峰，低负压TVS为功率接收端的精密整流电路提供可靠保护。
四、应用价值：为何“低负压”至关重要？
该特性在现代电子设备的电源与接口保护中具有不可替代的价值：
●Type-C/快充接口：保护对负压极其敏感的CC/PD协议芯片，确保快充握手稳定，防止热插拔浪涌损坏。
●无线充电系统：有效抑制接收端线圈产生的反向感应电动势尖峰。
●通用电源端口：以低至8-9V的负向钳位电压和高浪涌能力（达6400W），全面保护电源管理IC。
●通信端口：结合小于1pF的电容与30kV ESD防护能力，为高速数据线提供无信号干扰的静电保护。
萨瑞微电子M4SMFxxA-LC系列的推出，标志着TVS保护技术从“粗放式”对称防护迈向了 “精准定向”抑制的新阶段。它为5G、物联网、汽车电子及便携设备中日益精密的电路，提供了更可靠、更具针对性的安全保障。
